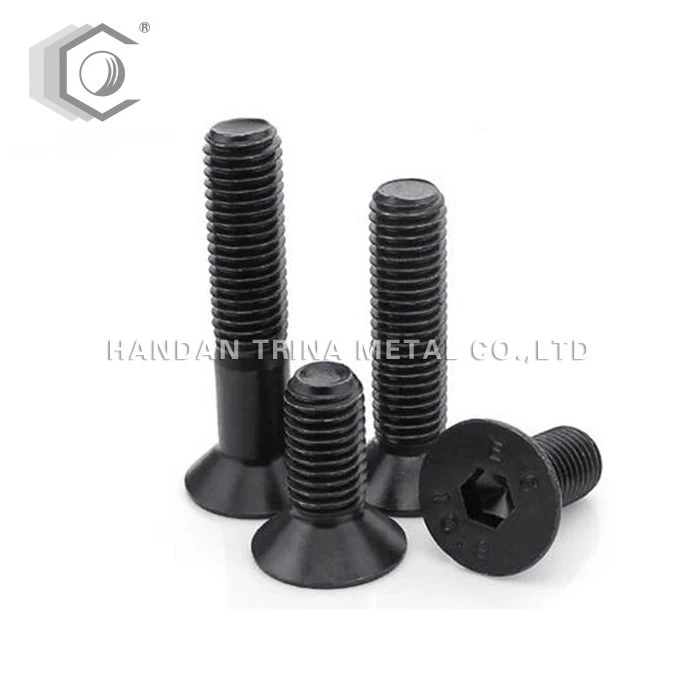

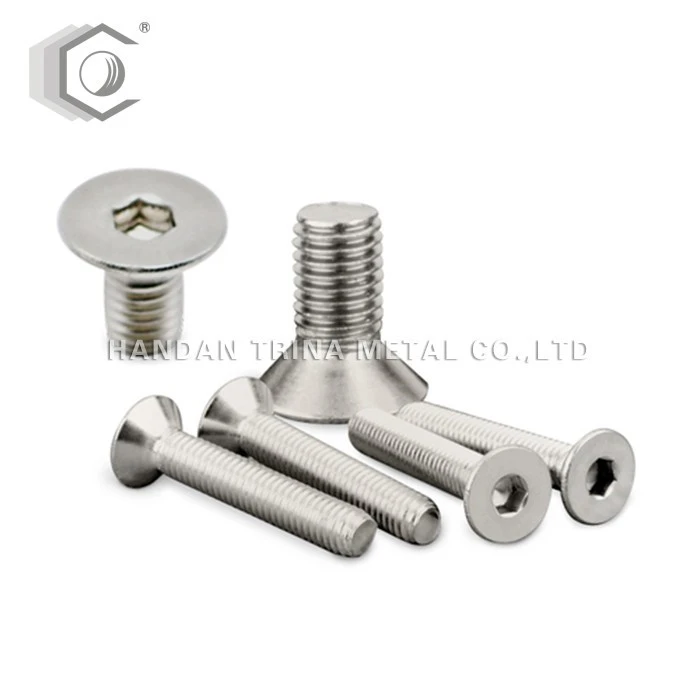

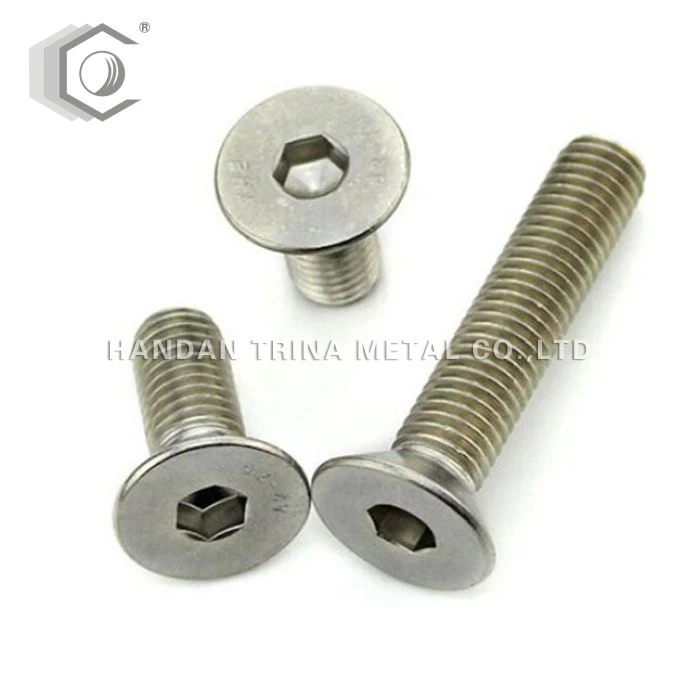

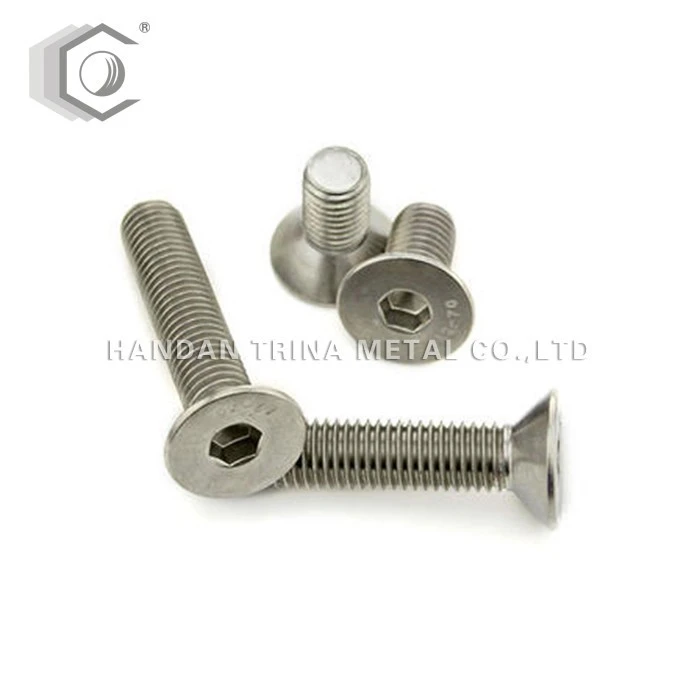

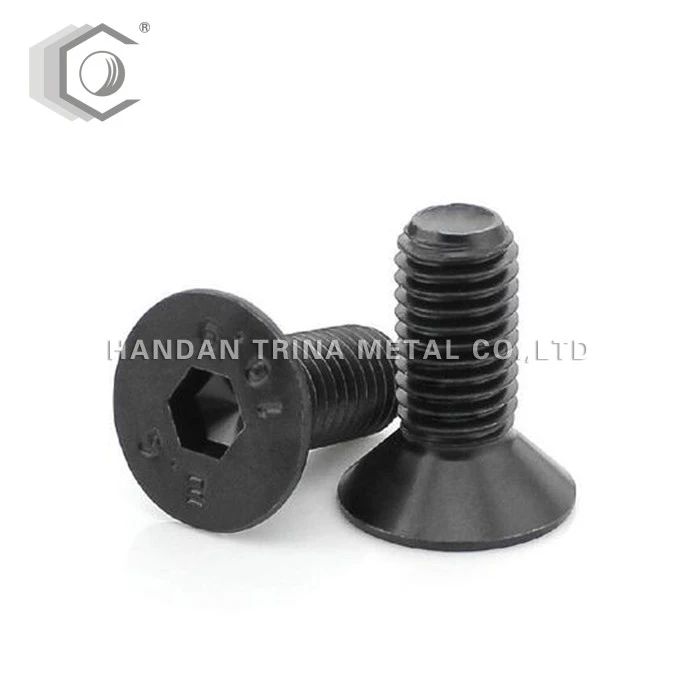

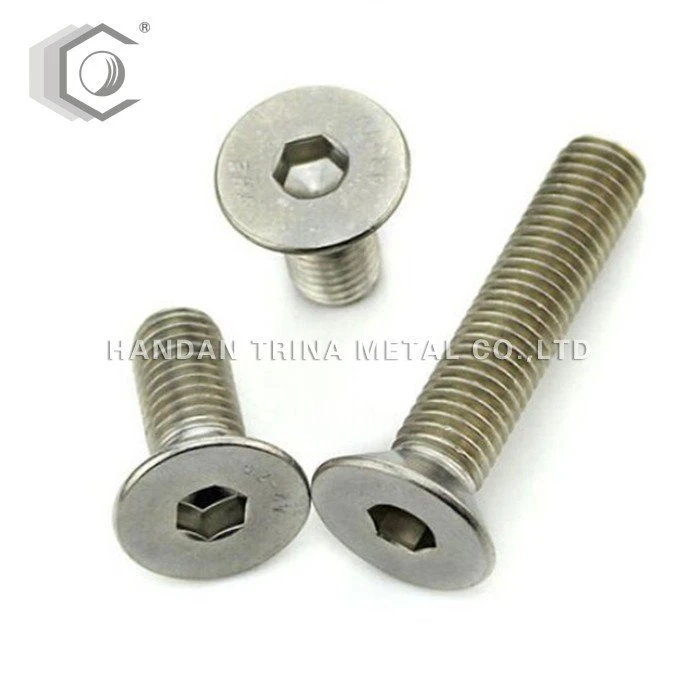

Countersunk εσωτερική γωνία μπουλόνια ονομάζονται επίσης countersunk βίδες και επίπεδη βίδες μηχανή. Είναι ένα είδος κατασκευαστικών μερών. Το κεφάλι είναι ένας κώνος 90 μοιρών, ο οποίος είναι παρόμοιος με μια κοινή ξύλινη βίδα. Το κεφάλι έχει ένα εργαλείο-σύσφιξη αυλάκι, όπως μια γραμματοσειρά, σταυρός, εξάγωνο, quincunx, πεντάγωνο, κλπ.
Μέγεθος: M3-M24
Επιφάνεια: Zp/ΜΑΥΡΟ
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) Οι | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
E | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Επίδραση:
Στην επιφάνεια της οπής στερέωσης στο συνδετικό κομμάτι, μια κωνική στρογγυλή υποδοχή 90 μοιρών είναι επεξεργασμένη και η κεφαλή της επίπεδης βίδας μηχανής βρίσκεται στην στρογγυλή υποδοχή και είναι γεμάτη με την επιφάνεια του συνδετικού κομματιού. Οι επίπεδες βίδες μηχανών χρησιμοποιούνται επίσης σε μερικές περιπτώσεις με τις μισός-στρογγυλές επίπεδες βίδες μηχανών κεφαλιών. Αυτό το είδος βίδας είναι πιο όμορφο και χρησιμοποιείται σε μέρη όπου η επιφάνεια μπορεί να επιτρέψει μια μικρή προεξοχή. Βίδες παίζουν το ρόλο της σύνδεσης δύο ή περισσότερα αντικείμενα και είναι μια απαραίτητη ανάγκη στην καθημερινή ζωή ή βιομηχανική κατασκευή.
Οδηγίες:
Οι βίδες κεφαλής countersunk χρησιμοποιούνται ως επί το πλείστον μετά την εγκατάσταση, η επιφάνεια των μερών δεν μπορεί να αυξηθεί, και τα στερεωμένα μέρη έχουν δύο πάχη, το λεγόμενο παχύ, πράγμα που σημαίνει ότι το πάχος του στερεωμένου μέρους είναι μεγαλύτερο από το πάχος της κεφαλής της βίδας countersunk Μετά τη βίδα είναι σφιγμένη, εξακολουθεί να υπάρχει ένα μέρος του βιδωμένου νήματος που δεν εισέρχεται στο σπείρωμα τρύπα. Σε αυτήν την περίπτωση, η βίδα countersunk μπορεί σίγουρα να σφίξει. Υπάρχει συνήθως μια άλλη κατάσταση, δηλαδή, το πάχος των στερεωμένα μέρη είναι μικρότερο από το ύψος της κεφαλής της βίδας countersunk, η οποία είναι κοινή σε μέρη λαμαρίνας σε μηχανολογικό εξοπλισμό, όπως η σύνδεση του μεντεσέ του πλαισίου, της πόρτας και του κουτιού? το λαμαρίνα του εξοπλισμού Σύνδεση του καλύμματος και του εξοπλισμού, κ.λπ. Λόγω του μικρού πάχους του μέρους, η βίδα μέσω της οπής του στερεωμένου μέρους μετάλλων φύλλων είναι εντελώς μια κωνική τρύπα. Σε αυτή την περίπτωση, όταν η βίδα countersunk είναι σφιγμένη, η κεφαλή βίδας δεν είναι μια κωνική επιφάνεια για να συμπιέσει το μέρος λαμαρίνα, Αλλά το κάτω μέρος της κεφαλής βίδας και η κορυφή της σπείρωμα τρύπα συμπιέζονται. Αν και η βίδα αισθάνεται ότι η βίδα είναι σφιγμένη, το μέρος μετάλλων φύλλων έχει κολλήσει αντί να πιεστεί. Σε αυτή την περίπτωση, αν και η βίδα αισθάνεται ότι η βίδα είναι σφιγμένη, το λαμαρίνα Το χρυσό κομμάτι πράγματι δεν σφίγγεται. Αυτή είναι μια πολύ συνηθισμένη κατάσταση.
